Die Multiplex Digitron wurde im Februar1966 auf der Nürnberger Messe auf dem Stand der Fa. WIK Modelle Ing.W. Klinger vorgestellt. Im Bericht der Modellrevue 2/66 heißt es hier [...Auf dem Stand von Klinger waren gleich zwei Vollproportionalanlagen zu sehen. Die Multiplex 101 und die Digitron, beides Anlagen mit digitaler Übertragungstechnik ...].

Die Digitron Fernsteuerbaureihe wurde über die Laufzeit von 6 Jahren bis 1973/74 verkauft. Abgelöst wurde sie durch die Europaserie ab 1972.

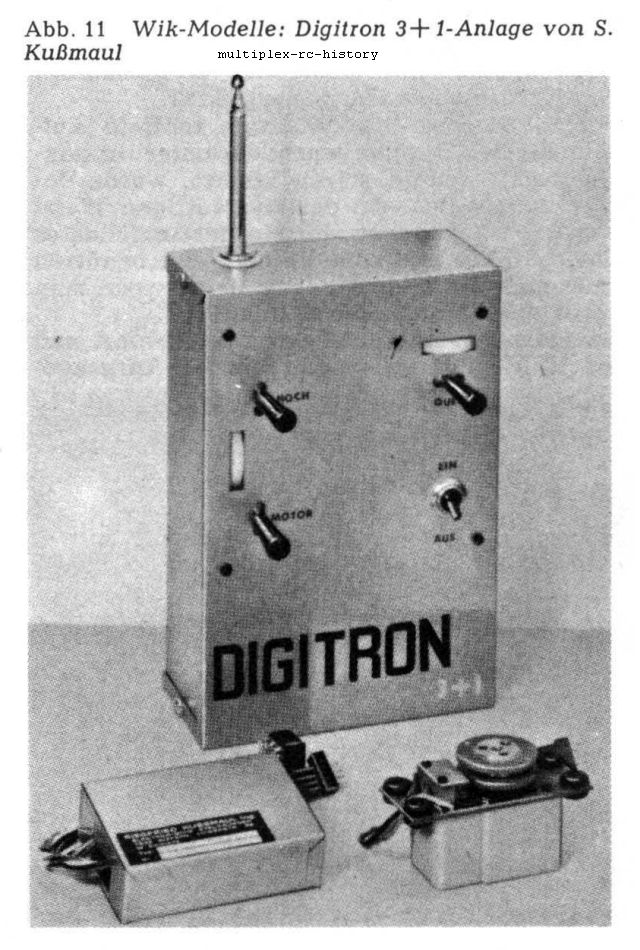

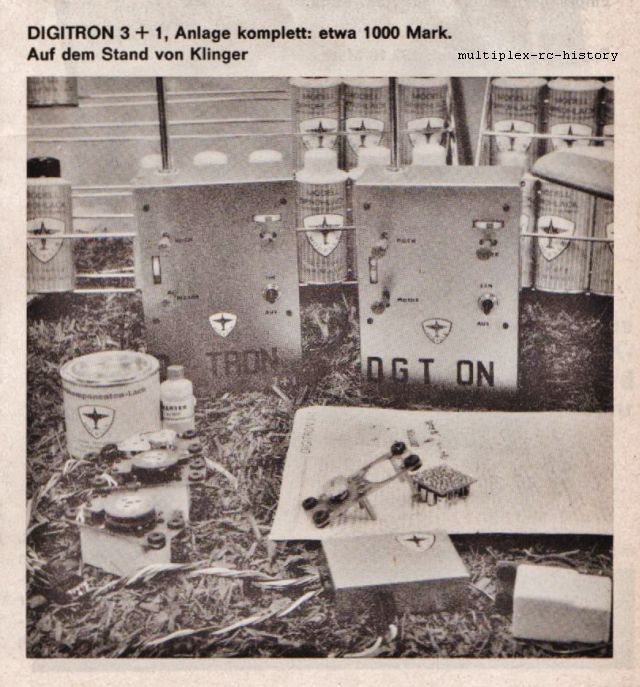

Bild: Digitron Vorstellung 1966

[... Als Überraschung zeigte Klinger die DIGITRON, eine kleine digitale Vollproportionalanlage zum Anschluss von 3 Rudermaschinen. Außer für das RC1 Programm, dass Programm, der unbestrittenen Experten, genügt die DIGITRON allen Ansprüchen. Sie ist als preisgünstige Anlage für den Sonntagsflieger gedacht und soll komplett mit den drei Rudermaschinen rund tausend Mark kosten. Der Sender wird nicht umgehängt, sondern in der Hand gehalten, vielmehr in beiden Händen, genauso wie viele der bisherigen Sender auch schon. Der Superhet Empfänger ist außergewöhnlich klein und leicht, kann also auch ohne weiteres im Rumpf von Seglern untergebracht werden ...].

Soweit die Vorstellung von 1966.

In der Modellrevue 2/1967 wird die Multiplex DIGITRON ein weiteres mal erwähnt und auch ein Foto von der Anlage veröffentlicht. Der Bericht handelt ebenfalls von der Nürnberger Messe 1967.

Hier ist auf den Bildern nun die DIGITRON 2 in der Version von 1967 zu sehen.

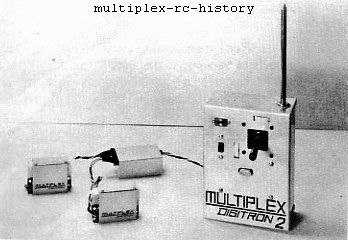

Bild: Digitron Vorstellung 1967

[... Kussmaul/Klinger Hier war die endgültige Ausführung zu sehen, die bereits im vergangenen Jahr gezeigt wurde. Sie hat sich gründlich gemausert und wird nun als komplettes Programm angeboten. Eigentlich handelt es sich um 2 Anlagen, die aber größtenteils identisch sind und deren Sender, Empfänger und Servos untereinander ausgetauscht werden können. Fangen wir mit der kleineren Anlage an: ...].

[... Sie heißt Digitron 2 und hat 2 proportionale Funktionen und entspricht damit einer 4 Kanal Tippanlage ...].

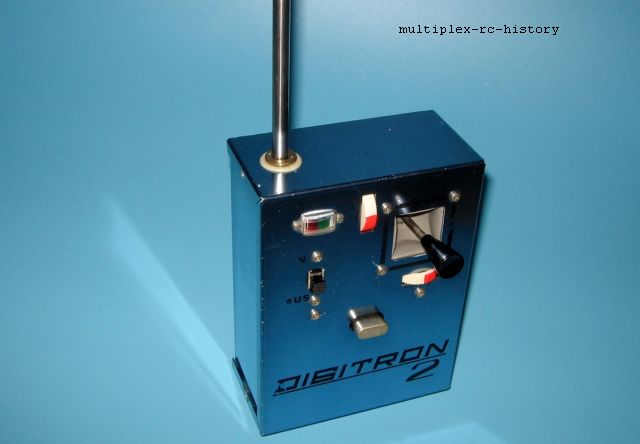

Bild: verkaufter Digitron 2 Sender (p.s. man beachte die Anordnung der Trimmung, Antenne und Schriftzug auf dem verkauften Exemplar unten zum Bild oben)

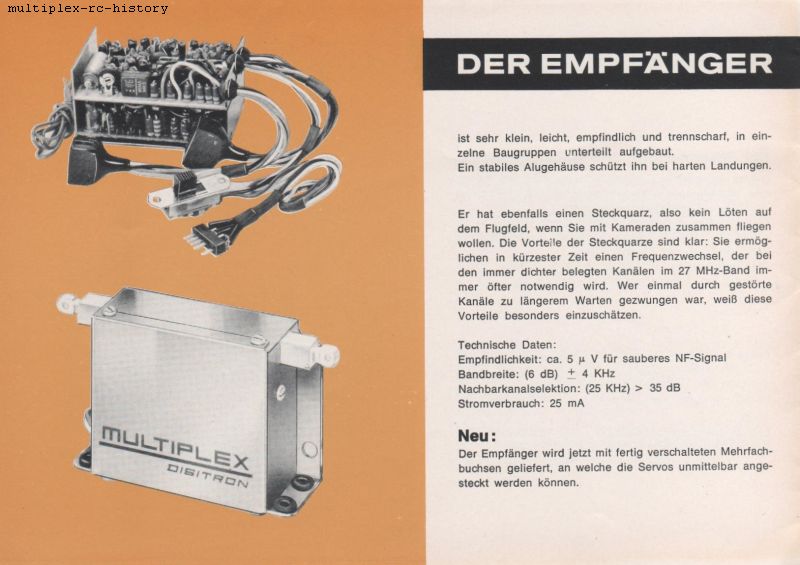

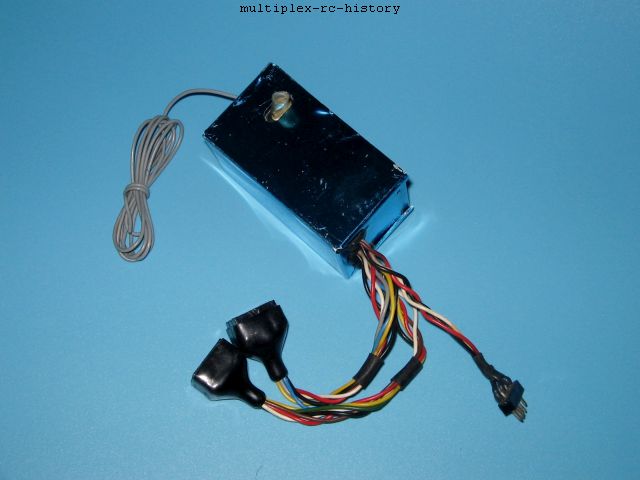

Bild: Digitron 6 Kanal Empfänger

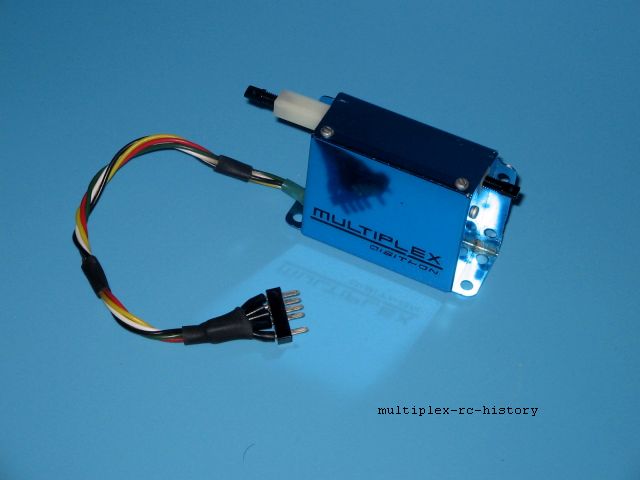

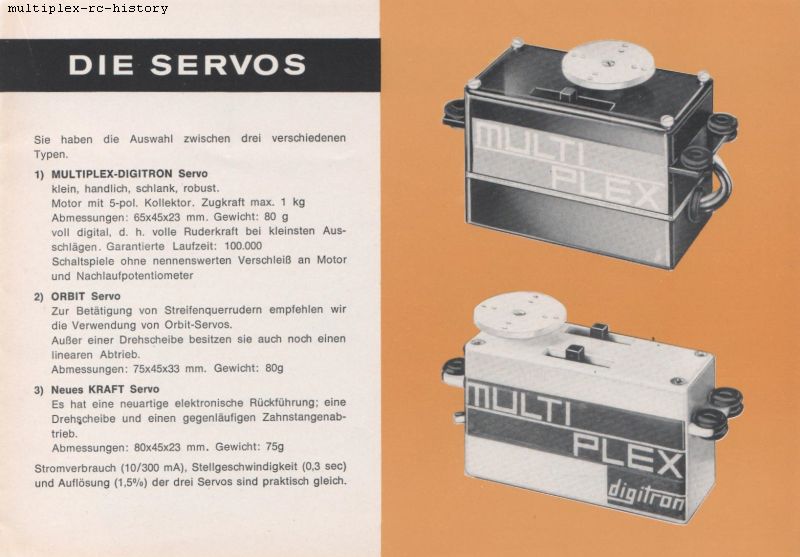

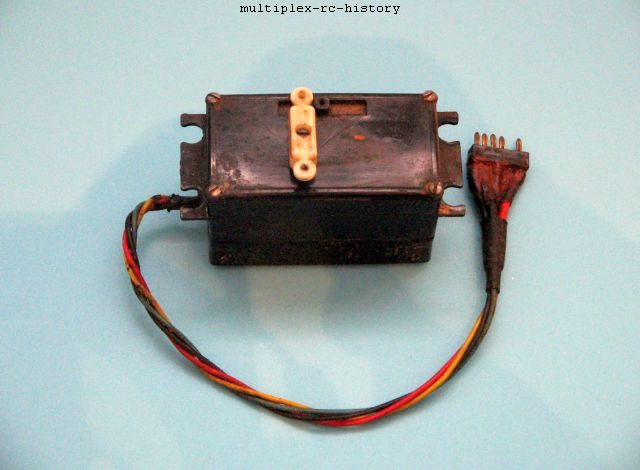

Bild: Digitron Servo

[... Bleibt nur noch das neue Digitronservo zu erwähnen. Es ist ein Zahstangenservo mit Kunststoffgetriebeteilen, 5 poligen robusten Motor, und arbeitet digital, d.h. es wird nicht mehr durch Gleichspannungen, sondern durch Impulse variabeler Länge gesteuert. Der hub wird mit +- 7 mm angegeben, die Stellkraft beträgt etwa 1000 g. Durch die Auslegung als Digitalservo, steht diese Kraft auch bei geringsten Ausschlägen zur Verfügung ...].

[... Zur Multiplex 101 wird eine besondere Version dieses Servos angeboten, dass äußerlich wie das Digitronservo aussieht und auch denselben Motor und die selben Getriebeteile verwendet, jedoch einen zur Multiplex 101 passenden Analogverstärker besitzt...].

Bild: Orbitservo

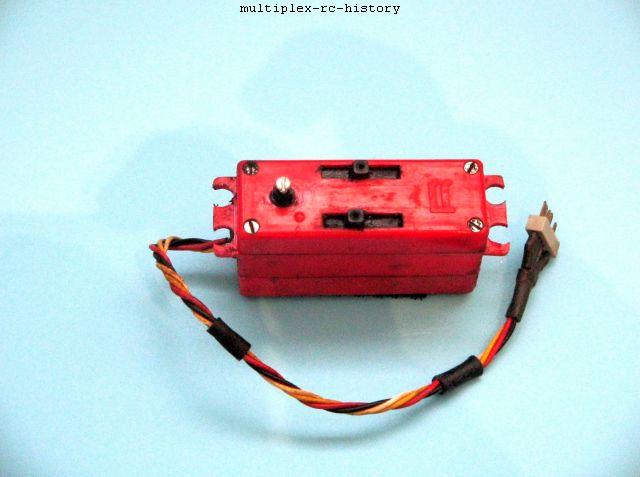

Bild: Neues Kraft Servo

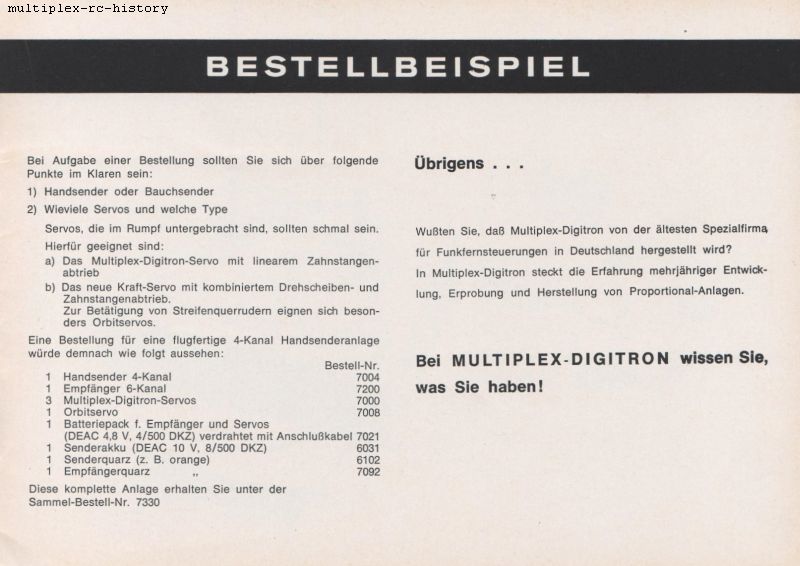

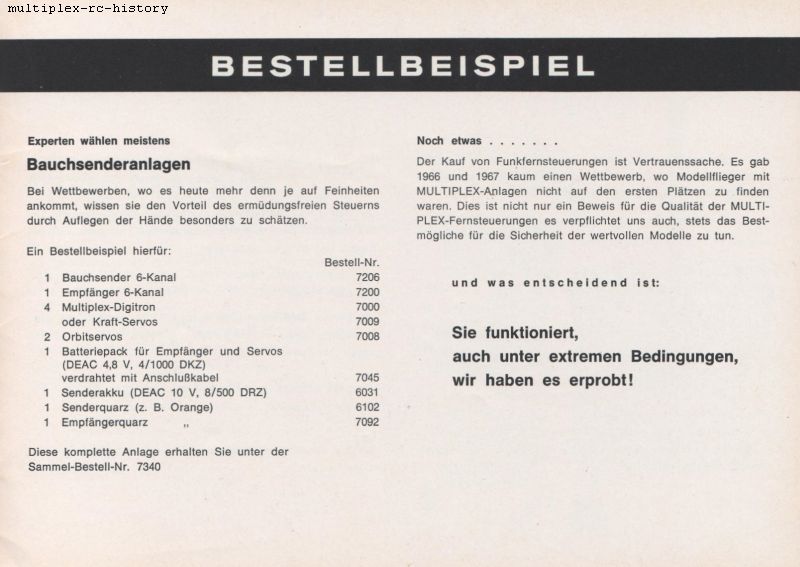

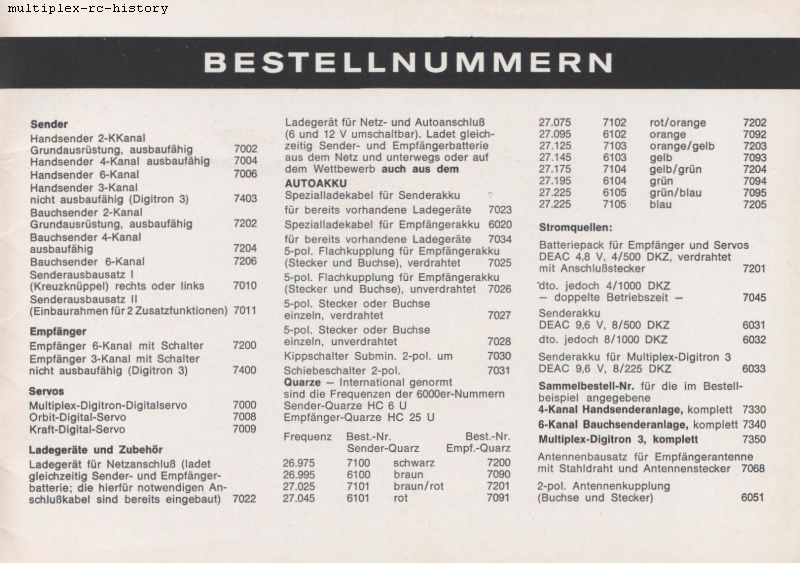

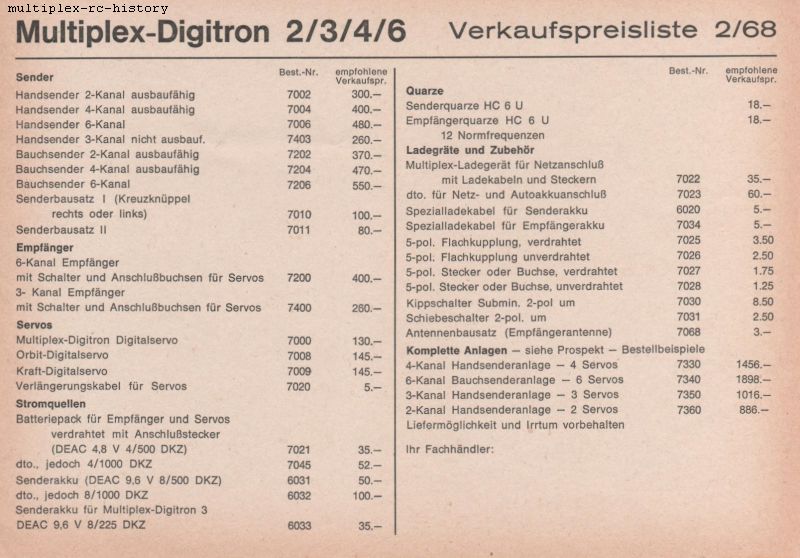

Die beiden letzteren Servos (Orbit und Kraft) sind ebenfalls mit der Multiplex Digitron Anlage verkauft worden, wobei man frei wählen konnte, welche Servos man nehmen wollte. Siehe auch den Katalog von 1968 weiter unten.

Weiter ist in der Modellbaurevue von 2/1967 über die Digitron Reihe zu lesen:

[... Die geringen Abmessungen und das geringe Gewicht (einschließlich Accus etwa 350 Gramm), machen diese Anlage für Hang und Thermiksegler geradezu ideal. Der Preis von 880,- DM ist in Anbetracht dessen, dass es sich um eine vollwertige Digitalanlage handelt, als bemerkenswert niedrig anzusehen. Für Fachleute interessant: Es werden im Empfänger erstmals integrierte Schaltungen verwendet ...].

Weiter wird eine "große" Digitron Anlage beschrieben.

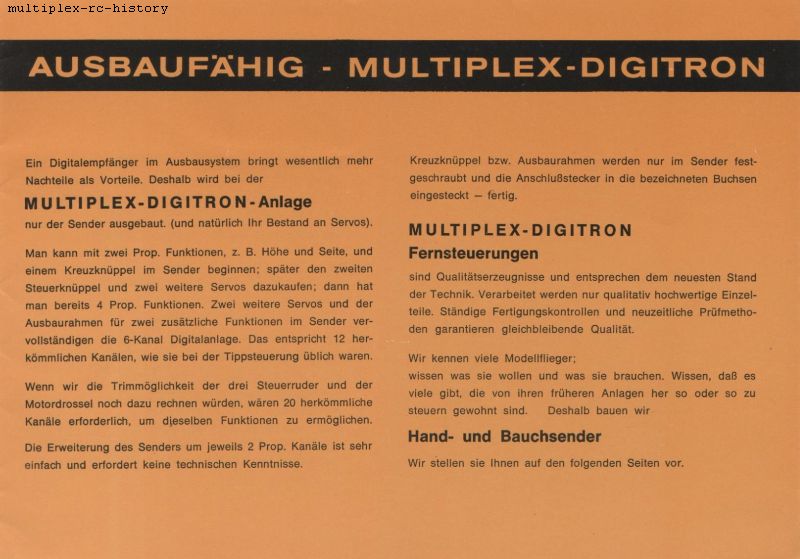

[... "Groß" ist eigentlich nicht ganz richtig, denn sie kann klein oder auch groß sein; es handelt sich nämlich um eine Ausbauanlage. Bei der Konstruktion ist man davon ausgegangen, dass bei einer Prop. Digitalanlage zwischen beispielsweise einem 3- und 6- Funktionsempfänger keine großen Unterschiede bestehen und die möglichen Einsparungen teilweise durch den Mehraufwand an Steckverbindungen aufgezehrt werden. Außerdem würden nur mögliche Fehlerquellen durch die Kontakte geschaffen. Man hat daher den Empfänger von vorne herein auf maximale Kanalzahl von 6 Prop. Funktionen (entspricht 12-20 Kanäle einer Tippanlage) ausgelegt und ihn sehr klein gemacht ...].

[... Ausgebaut wird der Sender beginnend mit 2 Prop. Funktionen, auf 4 und dann auf 6 Prop. Funktionen. Werden gleichzeitig immer die notwendigen Servos angeschafft, so ergibt sich eine günstige Staffelung der Anschaffungskosten (von etwa 1100,- DM in der billigsten bis 2100,- DM in der teuersten voll ausgebauten Version). Der Ausbau kann auf einfachste Weise vom Modellbauer selbst vorgenommen werden ...].

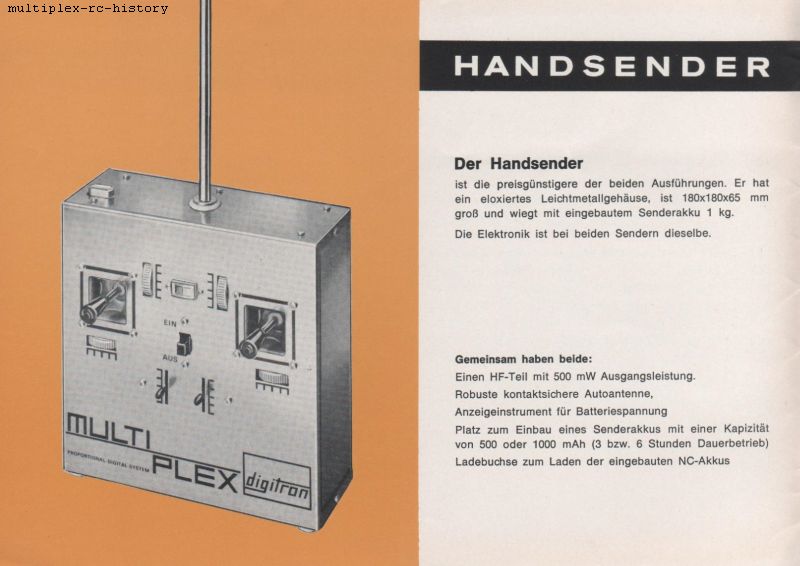

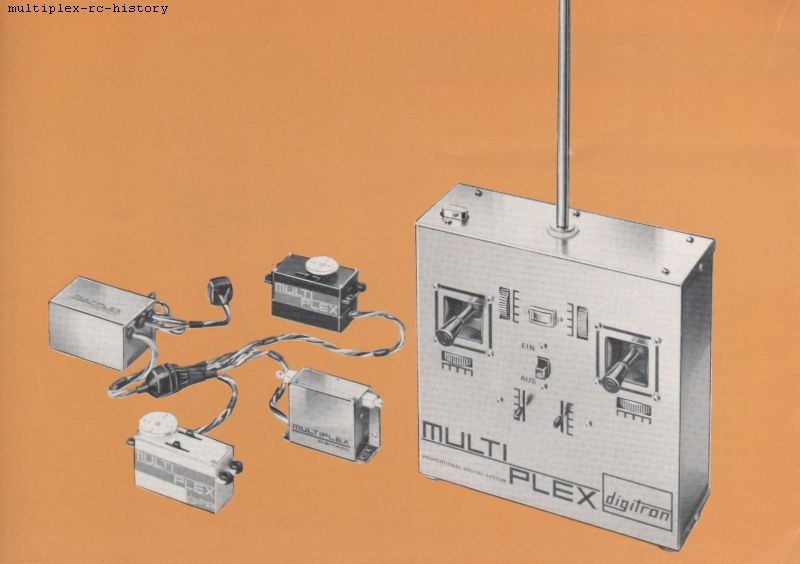

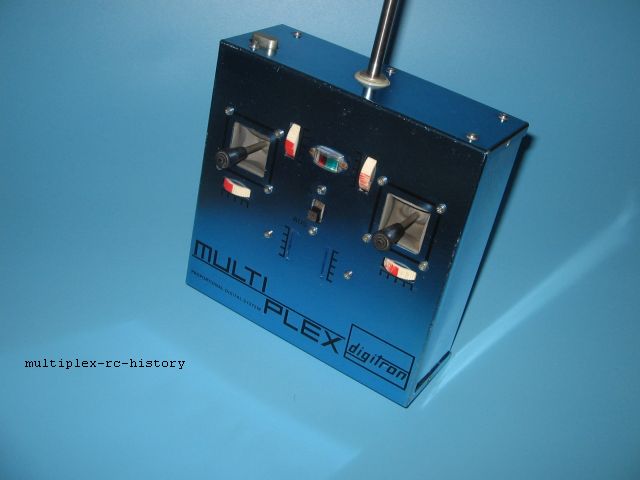

Bild: Handsender Digitron 2 bis 6 ( p.s. man sieht keine Haltegurtbefestigung beim großen Handsender)

[... Wahlweise sind Hand- oder Bauchladensender erhältlich, wobei der Handsender preisgünstiger ist ...].

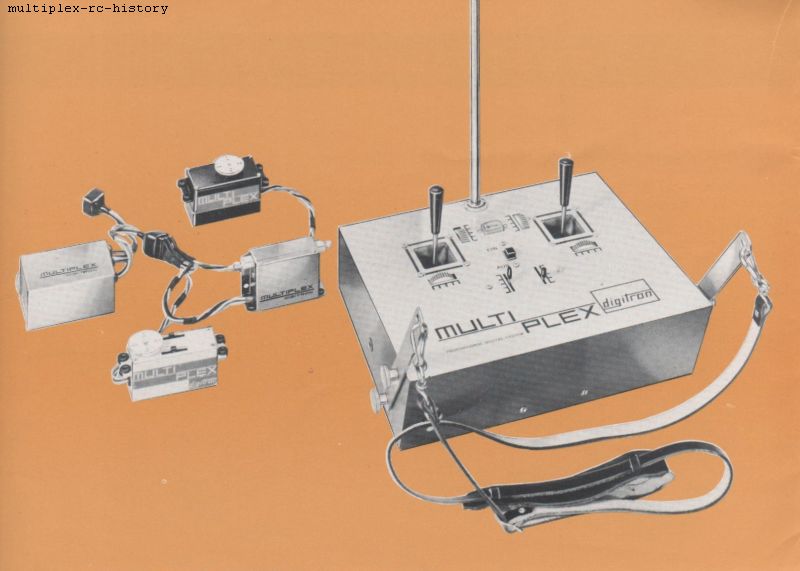

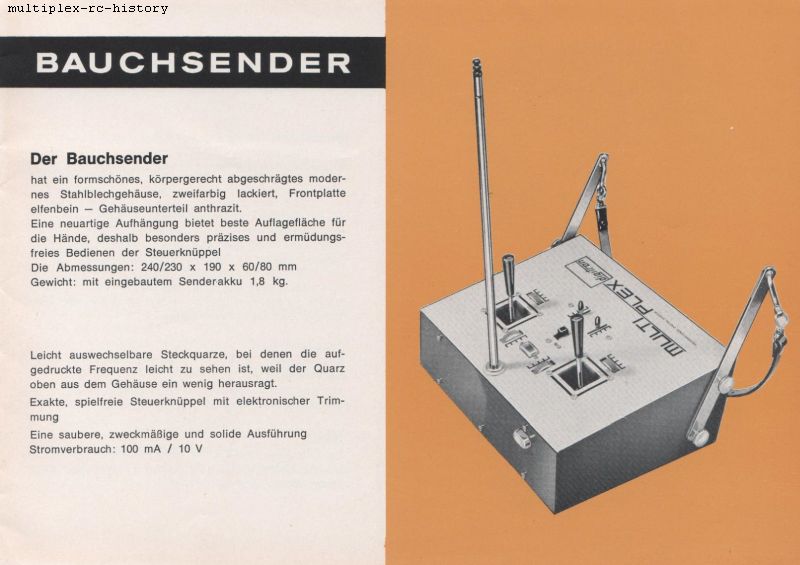

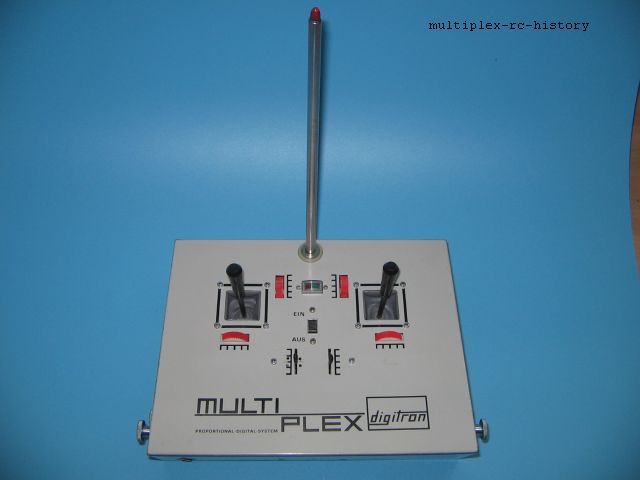

Bild: Bauchladensender Digitron 2 bis 6 (Alle Sender bis 1968 haben eine "Autoantenne" ohne Verlängerungsspule)

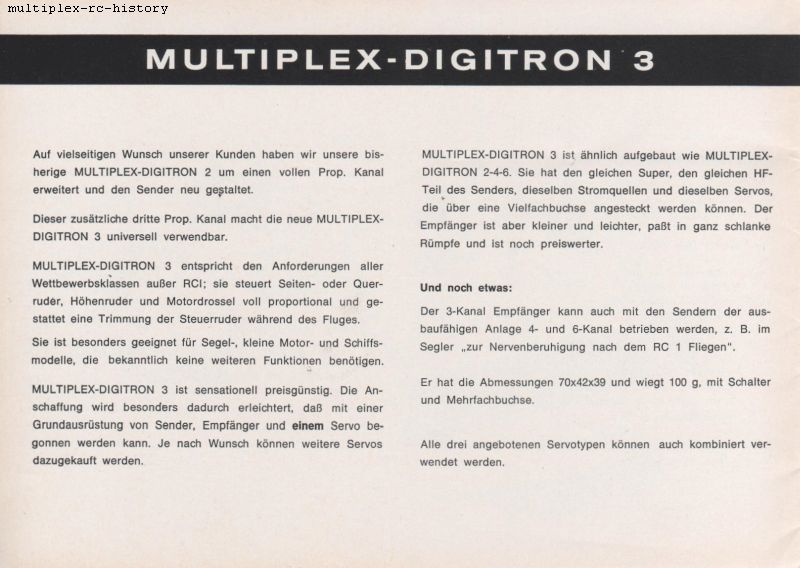

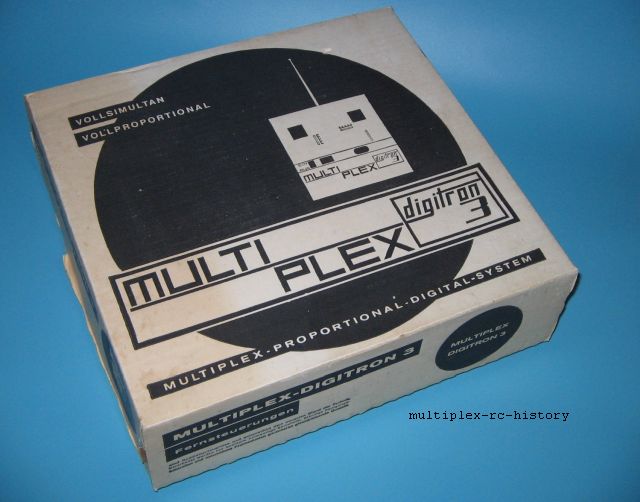

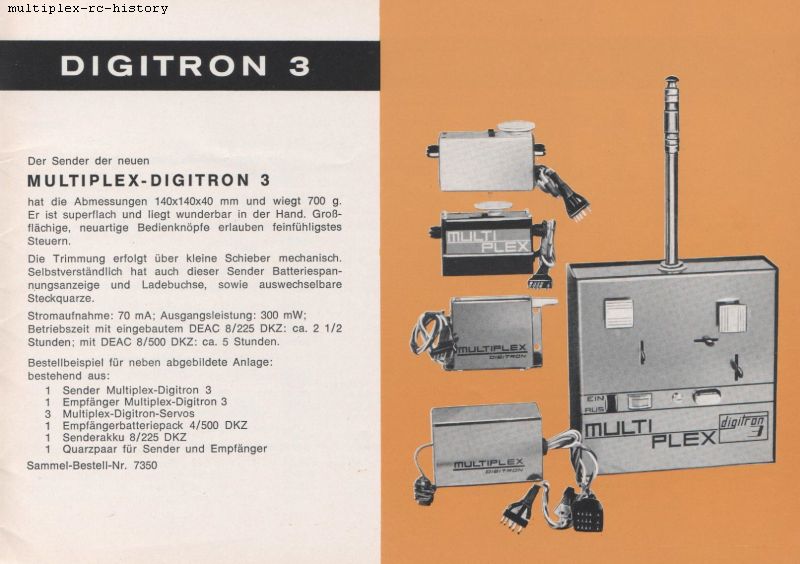

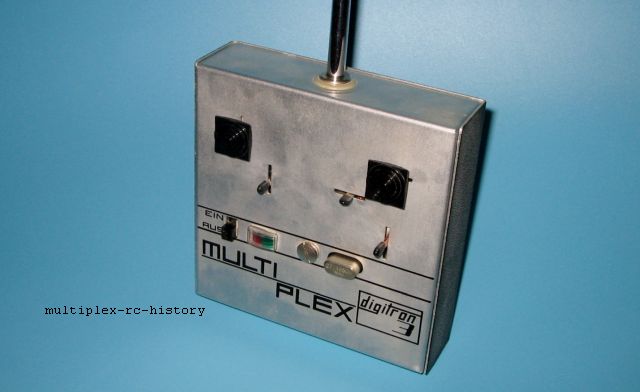

Bild: Digitron 3 (Ab 1968)

Die Multiplex-Digitron gab es also seit Februar 1967. Die Fernsteueranlage hat zu dieser Zeit ein sehr fortschrittliches Design. Sie hat bis zu 6 simultane, proportionale, Kanäle, wovon die die 4 Hauptkanäle (Höhe, Seite,Querruder, Motordrossel) alle trimmbar sind. Diese Anlage gibt es in 2 Ausführungen, einmal als Bauchsender und zudem als Handsender. Ab 1968 gab es neben den beiden Ausführungen auch noch die Digitron 3 Kanalanlage. Die Steuerknüppelmechaniken sind seit der MPX-101 radikal überarbeitet worden. Die Hartpapierkonstruktionen der MPX-101 sind durch komplexe Blechkonstruktionen ersetzt worden, die ein viel höheres Maß an Präzision bieten. Desgleichen sind die Servos nicht mehr als Block vereint, sondern einzeln als Servo zunehmend in 4 Varianten erhältlich. Das Grundkonzept dieser Servos entspricht den heute immer noch gültigen Konzept (Getriebe, Motor, Servoverstärker, Rückstellpoti) und die Puls Ansteuerung heutiger Servos. Diese Servos benötigen noch eine Hilfsspannung von 2,4V, die vom Accu über den Empfänger geführt wurde. Der Empfänger war mit diskreten Bauteilen aufgebaut und in ein Gehäuse verpackt, woraus die Anschlussleitungen mit Steckverbindungen herausgeführt wurden. Die Steckverbindungen waren von nun an MPX eigene Steckverbindungen. Gegenüber der MULTIPLEX-101 hat die Digitron Fernsteuerung keine Fail Safe Funktion! Die Senderspannung war bei der ersten Serie noch bei 12 Volt und hat sich dann auf 9,6 Volt reduziert. Als Servos waren erst in 3 und in 4 verschiedene Versionen im Angebot. a) Multiplex Digitron Servo, b) Orbit Servo, c) Neues Kraft Servo. Und ab September 1968 auch das Multiplex-Mini-Servo. Letzte Anlagen sind bis 1971 verkauft worden.

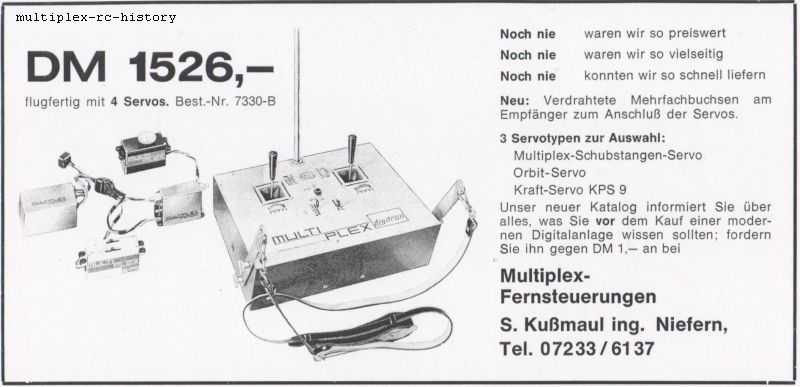

Werbung von April 1968 (FMT)

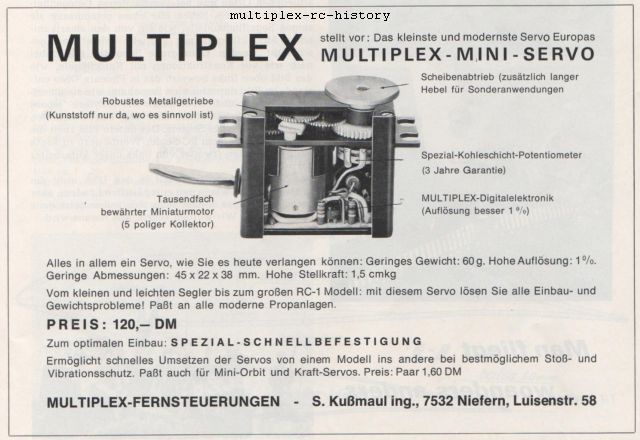

Werbung von September 1968 (FMT)

Nach oben

Erfolge mit Multiplex Digitron Anlagen:

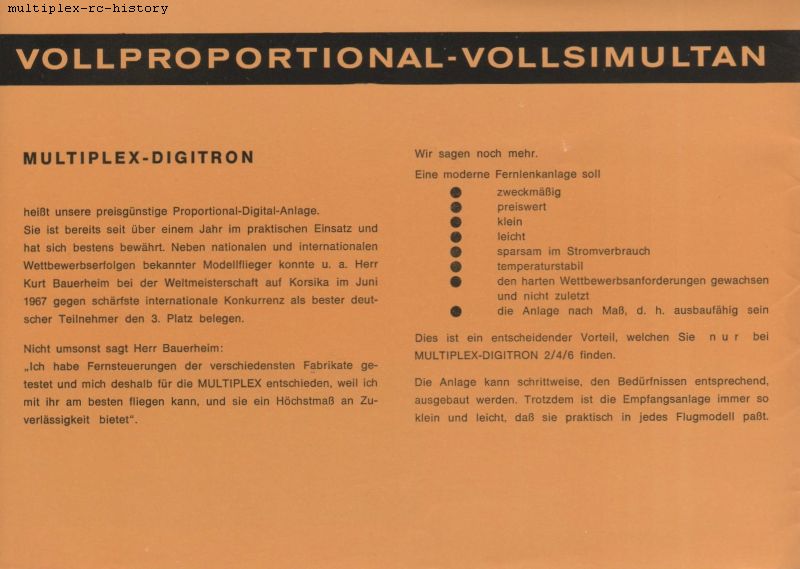

Mit der Multiplex Digitron gewann Herr Kurt Bauerheim 1967 den 3. Platz bei der RC1 Weltmeisterschaft in Ajaccio auf Korsika! Siehe auch Seite 2 des Kataloges.

Bilder mit Kurt Bauerheim und dem Siegermodell Kompromiss auf der Weltmeisterschaft in Ajaccio / Korsika 1967

Deutlich ist auf dem rechten Bild die Multiplex Digitron Bauchsender mit der neuen Steuerknüppelanordnung und ihren markanten Tragegurthaltern zu sehen.

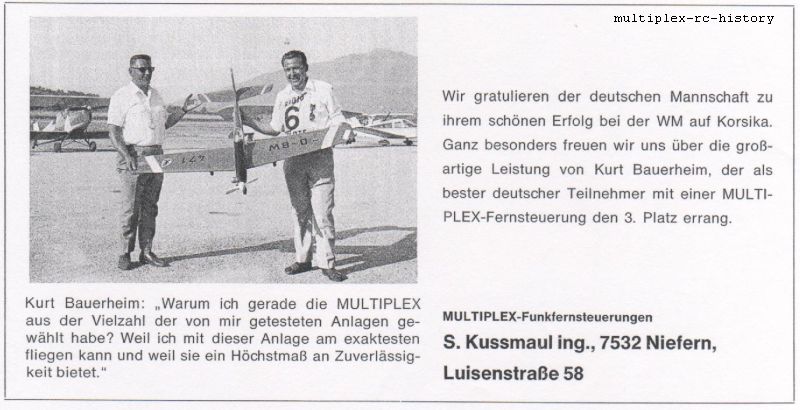

Werbung von August 1967(FMT)
